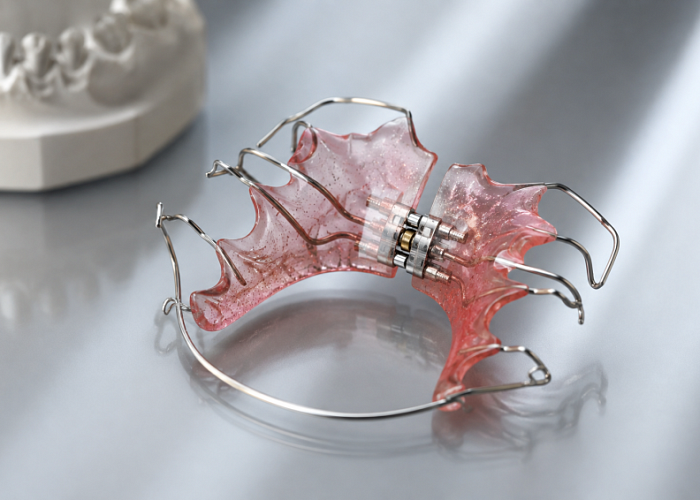

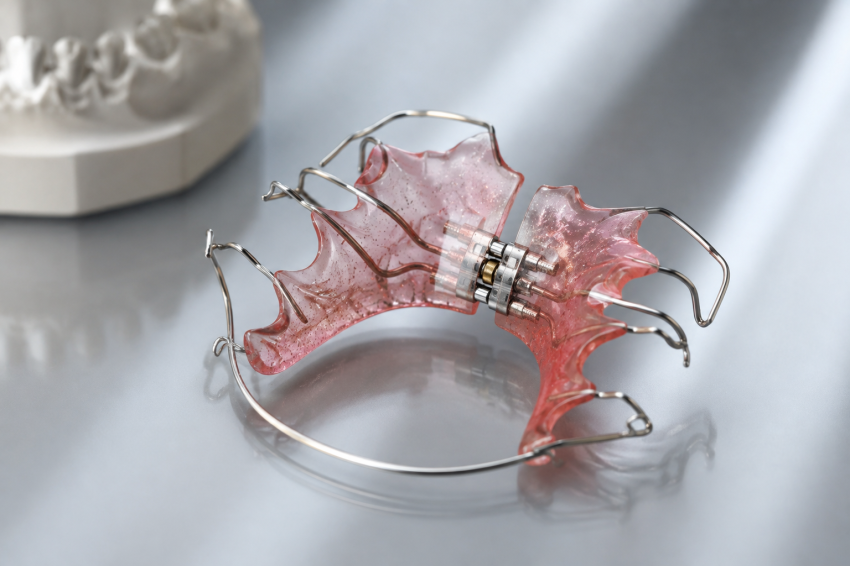

Особенности конструкции ортодонтической пластинки с винтом Бертони

Ортодонтическая пластинка с винтом Бертони применяется, когда требуется изменить зубной ряд сразу в нескольких направлениях. В отличие от аппарата с одним срединным винтом, такая конструкция может сочетать трансверзальное расширение с перемещением переднего участка верхнего зубного ряда.

Основой аппарата служит акриловый базис, разделённый на несколько секторов. Между ними устанавливают многосекционный ортодонтический винт Бертони. В конструкцию также входят кламмеры, вестибулярная дуга и дополнительные проволочные элементы, состав которых зависит от клинической задачи.

Как устроен винт Бертони

Винт Бертони представляет собой многосекционный механизм с несколькими направлениями раскрытия. В зависимости от модели он управляет двумя или тремя участками пластинки, которые могут перемещаться независимо друг от друга.

Трёхсекторная конструкция состоит из задней части и двух передних боковых секторов. Отдельные точки активации позволяют расширять правую и левую стороны, а также перемещать фронтальный участок. За счёт этого один механизм сочетает трансверзальное и сагиттальное действие.

Винт включает резьбовые элементы, направляющие и отверстия для ключа. Направляющие задают траекторию движения и не дают секторам смещаться относительно запланированной оси. Корпус фиксируется внутри акрилового базиса, а специальные ретенционные участки удерживают механизм в пластмассе.

Каждая точка активации должна быть доступна после изготовления аппарата. Если отверстие перекрыто акрилом или находится слишком глубоко, ключ нельзя ввести до упора. Это приводит к неполному повороту, повреждению пластмассы или активации не того сектора.

Чем пластинка отличается от аппарата со срединным винтом

Обычный срединный винт разделяет пластинку на правую и левую части. При активации они расходятся симметрично, а основное действие направлено на расширение зубного ряда.

В пластинке с винтом Бертони базис разделён на несколько частей. Это позволяет воздействовать не только на ширину, но и на положение переднего отдела. Врач может назначить активацию одного направления или сочетать несколько движений по установленной схеме.

Такая конструкция применяется при узком верхнем зубном ряду в сочетании с недостатком места во фронтальном участке. Секторальное действие может использоваться для создания пространства, изменения формы дуги и перемещения группы передних зубов.

Винт Бертони не следует путать с веерообразным механизмом. Веерообразная пластинка раскрывается преимущественно во фронтальном отделе вокруг заднего шарнира. Многосекционный винт имеет отдельные рабочие направления, поэтому схема перемещений и порядок активации отличаются.

Сложная конструкция предъявляет более высокие требования к планированию. Если врач активирует сектора без учёта окклюзии, положения опорных зубов и формы зубного ряда, аппарат может создавать асимметричную нагрузку или перемещать участок не по запланированной траектории.

Как базис и элементы фиксации передают нагрузку

Акриловый базис пластинки служит не только корпусом для винта. Через него нагрузка передаётся на зубы и альвеолярные участки. Поэтому линии распила должны совпадать с направлениями, в которых планируется перемещение секторов.

Если распил выполнен неточно или части базиса соприкасаются после активации, винт будет раскрываться механически, но сектор не получит полного перемещения. Избыточная пластмасса также может давить на слизистую и нарушать посадку аппарата.

Кламмеры удерживают пластинку на опорных зубах. Чаще в конструкцию включают кламмеры Адамса или другие элементы, выбранные по положению прорезавшихся зубов. При слабой фиксации аппарат начинает качаться, а часть нагрузки уходит на смещение базиса.

Вестибулярная дуга контролирует положение фронтальных зубов и может ограничивать их нежелательный наклон. Её форма и степень контакта с зубами должны соответствовать направлению работы передних секторов.

Дополнительно в пластинку могут включаться пружины, окклюзионные накладки и другие проволочные элементы. Их действие должно быть согласовано с винтом. Одновременная активация нескольких элементов без расчёта сил повышает риск неконтролируемого наклона зубов и перегрузки опоры.

Активация и контроль пластинки

Перед выдачей аппарата врач проверяет посадку, фиксацию кламмеров, положение винта и доступ ко всем отверстиям. Каждый сектор должен двигаться по своей оси без перекоса, заедания и контакта с соседней частью базиса.

Точки активации нельзя использовать в произвольной последовательности. Врач назначает, какой участок раскрывать, сколько поворотов выполнять и с какой частотой. Режим определяется клинической задачей и характеристиками конкретного винта.

Ключ вводят в нужное отверстие до упора и перемещают в направлении маркировки. Поворот завершают после полного появления следующего отверстия. При извлечении ключа нельзя возвращать механизм назад.

Пациент или родители должны различать точки активации. Для этого врач может нанести отметки на акриловый базис и составить письменную схему. Ошибка в выборе отверстия изменит направление работы аппарата, даже если поворот выполнен технически правильно.

На контрольных приёмах оценивают раскрытие каждого сектора, состояние слизистой, устойчивость опорных зубов и изменения окклюзии. Если аппарат перестал полностью садиться, одна часть раскрывается быстрее другой или появились участки выраженного давления, дальнейшую активацию приостанавливают.

Что учитывать при изготовлении и выборе винта

Модель винта выбирают по количеству необходимых направлений, размерам нёба и запланированному объёму перемещения. Двухсекторные и трёхсекторные механизмы имеют разную конструкцию, поэтому винт должен соответствовать схеме распила пластинки.

Важны размеры корпуса и положение направляющих. Слишком крупный механизм занимает значительную часть нёба и сокращает пространство для акрилового базиса. Слишком маленький может иметь недостаточный рабочий ход для запланированного перемещения.

Оценивают максимальное раскрытие каждого сектора и величину перемещения за один поворот. Эти параметры зависят от модели. Схему активации нельзя переносить с другого винта без проверки его технических характеристик.

Корпус должен неподвижно удерживаться в акриле, а направляющие — сохранять параллельность во время работы. До полимеризации пластмассы техник фиксирует винт в положении, соответствующем планируемым осям расширения и протракции.

Винты Бертони, ключи для активации, ортодонтическую проволоку, кламмеры и материалы для изготовления пластинок можно подобрать на dental-progress.ru. При выборе учитывают количество секторов, рабочий ход, размеры механизма и направление запланированных перемещений.

Главная особенность пластинки с винтом Бертони — независимая работа нескольких частей акрилового базиса. Такая конструкция позволяет сочетать расширение зубного ряда с перемещением фронтального участка, но требует точного положения винта, правильных линий распила и отдельной схемы активации для каждого сектора.
